Bancos de carga capacitiva

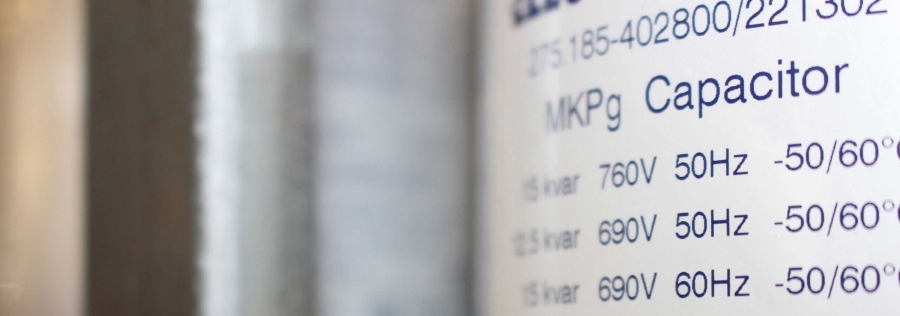

Condensadores de banco de carga de ASCO

¿Qué es la carga capacitiva?

En sistemas de corriente alterna, la tensión y la corriente aumentan y disminuyen a la frecuencia de la fuente de potencia. Si la tensión y la corriente aumentan juntas depende de las características de la carga, de la cual hay tres tipos. En las cargas resistivas, como los elementos de calefacción y la iluminación incandescente, la tensión y la corriente aumentan y disminuyen juntas, en una condición conocida como unidad. Las cargas inductivas, asociadas con la energía que se utiliza para el funcionamiento de motores y para la creación de campos magnéticos, provocan que los cambios en la corriente se retrasen respecto de los cambios en la tensión. La proporción en la cual la tensión se adelanta o se retrasa respecto de la corriente se conoce como factor de potencia.

Las cargas capacitivas son del tercer tipo y son opuestas a las cargas inductivas. Las cargas capacitivas incluyen la energía almacenada en materiales y dispositivos, como los condensadores, y provocan que los cambios en la tensión se retrasen respecto de los cambios en la corriente. Las cargas capacitivas son menos comunes que las cargas inductivas y resistivas, pero se están volviendo más comunes con la implementación de componentes electrónicos cada vez más complejos.

¿Qué es un banco de carga capacitiva?

Los bancos de carga capacitiva producen el mismo efecto que cualquier otro banco de carga. Aplican carga a un circuito y disipan la energía eléctrica resultante para simular una aplicación específica. Sin embargo, a diferencia de otros bancos de carga, los bancos de carga capacitiva utilizan condensadores, que contienen dos superficies conductoras separadas por un aislante para almacenar energía potencial en un campo eléctrico.

Los bancos de carga capacitiva albergan condensadores industriales dentro de la caja de un equipo y se denominan en voltiamperio/kilovoltiamperio (VArs/kVArs). Sus controles permiten a los operadores especificar la cantidad exacta de carga necesaria para una prueba. Para la mayoría de las aplicaciones, los bancos de carga capacitiva se utilizan junto con bancos de carga resistiva para ajustar el factor de potencia. Los controles Sigma de ASCO, líderes en el mercado, permiten una selección del factor de potencia completamente personalizable para adaptarse a cada aplicación. Los controles permiten al operador trabajar en porcentajes de carga y seleccionar cargas tan pequeñas como 1 kVAr, según el modelo.

Aplicaciones comunes de los bancos de carga capacitiva

Corrección del factor de potencia

Los bancos de carga capacitiva se utilizan a menudo para ajustar los factores de potencia en instalaciones industriales, donde se agregan bancos de carga capacitiva a los circuitos para contrarrestar las cargas inductivas de los motores, compresores y la iluminación. Esto hace que los factores de potencia se acerquen a 1, una condición conocida como unidad. Mientras más cerca se esté de la unidad, más eficiente y económica será la instalación.

Investigación y desarrollo de sistemas de potencia

Los bancos de carga capacitiva a menudo se instalan permanentemente en instalaciones de investigación y desarrollo para evaluar cómo los sistemas de potencia se adaptan a las fluctuaciones de la carga capacitiva. Se aplican perfiles de carga específicos para períodos de tiempo prescritos. Si un sistema se adapta satisfactoriamente a los cambios de la carga capacitiva, las pruebas pueden avanzar a la siguiente etapa. Los bancos de carga capacitiva son especialmente comunes en las pruebas de grupos electrógenos marinos, ya que los dispositivos inductivos, como los inversores y los paquetes de baterías, se utilizan cada vez más en aplicaciones marinas.

Para obtener más información acerca de los bancos de carga capacitivos, consulte el informe técnico
