Éléments de réseau redondant

Pour les réseaux de surveillance de l’alimentation critique, ASCO Power Technologies, Inc. offre des unités de connectivité standard ou gérée. La connectivité gérée comprend un commutateur Ethernet qui fournit le transfert de données par des topologies en anneau, qui offrent des chemins redondants. Les schémas suivants comparent les capacités des unités de connectivité standard et gérée.

Les réseaux les plus simples utilisent une topologie linéaire, comme indiqué ci-dessous. Bien que le réseau linéaire soit facile à installer et à utiliser, le dysfonctionnement d’une seule unité de connectivité ou d’une seule liaison d’interconnexion pourrait isoler le système de tout l’équipement en amont.

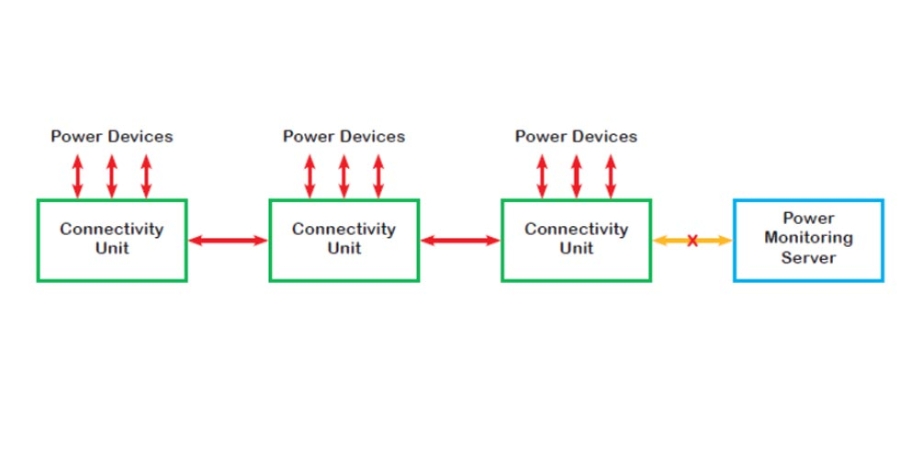

Réseau à topologie linéaire
Pour fournir des chemins de communication redondants, chaque unité de connectivité peut être équipée d’un commutateur Ethernet supplémentaire qui offre des configurations en boucle. Cela permet aux appareils sur le réseau de communiquer avec tout le reste de l’équipement, même lorsqu’une seule liaison devient inutilisable.

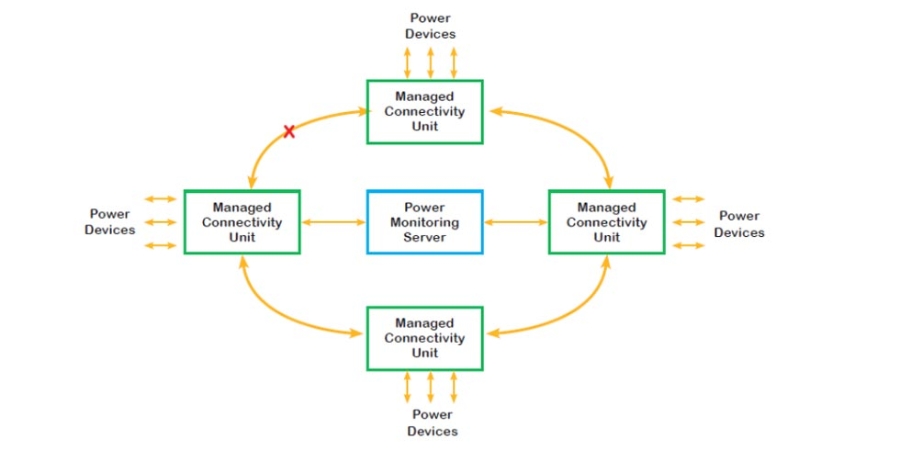

Réseau configuré en boucle
Pour assurer la fonctionnalité lors d’un transfert de charge vers une autre source d’alimentation, les unités de connectivité doivent être équipées d’une alimentation de réserve suffisante pour « résister » aux pannes momentanées. Pour cette raison, certaines unités de connectivité stockent l’alimentation suffisante pour résister à de très courtes interruptions.
